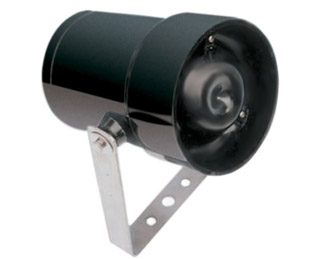

Взрывозащищенный громкоговоритель рупорного типа DB4

1. УСТАНОВКА

Устройство устанавливается с помощью u-образного хомута и может быть ориентировано как по хомуту, так и вверх. Центры крепления хомута указаны на рисунке. Для крепления громкоговорителя предусмотрено одно отверстие диаметром 13 мм (отверстие «С») и два отверстия диаметром 9 мм (отверстия «B»). После установки устройство выравнивается путем ослабления двух винтов М6, которые крепят хомут к громкоговорителю. Затем громкоговоритель можно установить в требуемое положение и затянуть винты.

1.1. Для снятия торцевой крышки

Отвинтить 6 винтов М5 (торцевой вариант) или 2 винта М5 (вариант Exe). Концевая заделка кабеля производится согласно спецификациям для конкретного применения. Компания MEDC рекомендует идентифицировать всекабели и сердечники. Убедитесь в том, что используются сертифицированные кабельные гланды по назначению, и что устройство находится в корпусе.

1.2. Общее

При установке и эксплуатации взрывобезопасного электрического оборудования необходимо соблюдать соответствующие национальные регламентации по монтажу и эксплуатации (напр. BS5345 и IEE, 16-е издание правил проводки).

Убедитесь в том, что все гайки, болты и крепления хорошо затянуты.

Убедитесь также в том, что для закрытия неиспользуемых кабельных вводов используются правильные сертифицированные заглушки. Мы рекомендуем наносить на резьбу заглушек компаунд “HYLOMAR PL32”, для обеспечения требуемой IP защиты устройства.

2. ЭКСПЛУАТАЦИЯ

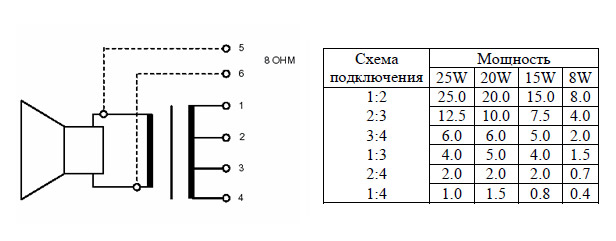

Громкоговоритель рассчитан на 4 стандартных мощности (см. каталог) и выполняется в двух вариантах Exd и Exe. Различный уровень звука обеспечивается за счет выбора соответствующих отводов трансформатора.

3. ОБСЛУЖИВАНИЕ

На протяжении всего срока эксплуатации практически не требуется выполнять никакого технического обслуживания громкоговорителя. Однако, в случае воздействия на сирену экстремальных или нестандартных условий среды, возникших вследствие аварии, поломки или прочих происшествий,
рекомендуется выполнить визуальный контроль состояния громкоговорителя.

В случае поломки громкоговорителя, компания MEDC может выполнить все необходимые ремонтные работы. Все детали громкоговорителя являются заменяемыми. Если вы приобрели значительное количество громкоговорителей, мы рекомендуем также закупить комплект запасных частей (пожалуйста, обратитесь за рекомендациями к Инженерам по коммерческим вопросам компании MEDC).

4. СЕРТИФИКАЦИЯ

Сертификация BASEEFA согласно EN50014, EN50018, EN50019. Газовая группа - IIC.
Сертификат N Ex 98E1046X (вариант EExd).
N Ex 98E1047X (вариант EЕxdе).
Сертификация по ГОСТу: 1 Exd IIC и 1 Exde IIC.
Cертификат N A-0759.

5. ОБЕСПЕЧЕНИЕ ВЗРЫВОЗАЩИТЫ

Изделия выполнены во взрывозащищенном исполнении и на них распространяется Российское Свидетельство о взрывозащищенности №А-0759 и Дополнение № 1 к нему.
Уровень и вид взрывозащиты:
1 Exd IIC T4 или 1 Exde IIC T4 (см. табличку на изделии).
Рабочий диапазон температуры окружающей среды в месте размещения изделия для громкоговорителей:
DB4: – 20°С...+ 55°С.
DB4L: – 55°С... + 55°С.

При монтаже и эксплуатации изделия кроме требований, изложенных выше, должны строго выполняться нижеприведенные требования.

5.1. На поверхностях деталей, обеспечивающих взрывозащищенное исполнение, не допускаются дефекты (риски, забоины, повреждения ниток резьбы), а также не допускаются изменения щелевых зазоров сверх допустимых величин. Детали с дефектами должны браковаться и заменяться новыми, поставляемыми изготовителем.

5.2. Подключение кабеля электропитания должно производиться с помощью штуцеров кабельных вводов, имеющих Сертификаты соответствия.

5.3. В изделии должны применяться резиново-технические изделия, предназначенные для работы при окружающей температуре в диапазоне, указанном в спецификации.

5.4. Протирку пластмассового корпуса во избежание возможности образования зарядов статического электричества разрешается производить только влажной ветошью (тряпкой).

5.5. Изделие запрещается открывать при наличии взрывоопасной атмосферы.

5.6. Запрещается производить замену элементов, узлов и деталей, обеспечивающих взрывозащиту, в том числе и кабелей на другие типоразмеры, не предусмотренные конструкцией.

6. ОСОБЫЕ УСЛОВИЯ БЕЗОПАСНОСТИ ЭКСПЛУАТАЦИИ

Модели DB4E/DB4LE – (ГОСТ Р, Exde)

1. Данное изделие не может эксплуатироваться в среде с содержанием сероуглерода.

2. К любой клемме распределительной гребёнки должно подключаться не более одного контакта, за исключением случаев соответствующего соединения нескольких проводников, например, два проводника могут подключаться к одному изолированному зажиму.

3. Все проводники, подключаемые к клеммам устройства, должны иметь изоляцию, как минимум, на 275В и изоляция должна начинаться не более чем в 1мм от края клеммного зажима.

4. Все болты колодки, как используемые, так и не используемые, должны быть плотно закручены.

5. Данное изделие может эксплуатироваться только в следующих условиях окружающей среды:
DB4E: от – 20°C до + 45°C.
DB4LE: от – 55°C до + 55°C.

6. Минимальное расстояние утечки по поверхности и зазоров между разъёмами и токопроводящими частями (включая вводы кабелей) должно составлять, как минимум, 5мм.

7. Воспрещается выполнять окраску или наносить покрытие на изделия, за исключением тех покрытий, которые выполняются фирмой-производителем.

8. В случае эксплуатации в пыльной атмосфере, в комплекте с сиреной должны использоваться взрывобезопасные уплотнители ввода кабелей и заглушки.
